提案力・対応力・少量多品種の特殊鋼のサプライヤー

We try solving
the challenges.

高機能材と加工技術で開発をサポート

Scroll
down

キリンスチールは、
低膨張合金（スーパーインバー）・高機能金型用鋼・プレハードン（熱処理済み材料）の「高機能材」を軸に、「素材と加工技術」で、
ものづくりに貢献いたします。

キリンスチールについて

Materials
&
machining
: In Motion

Product & Stock List

製品および在庫一覧

EXEO-S10は低熱膨張特性に優れ、精密機器部品用素材として最適です

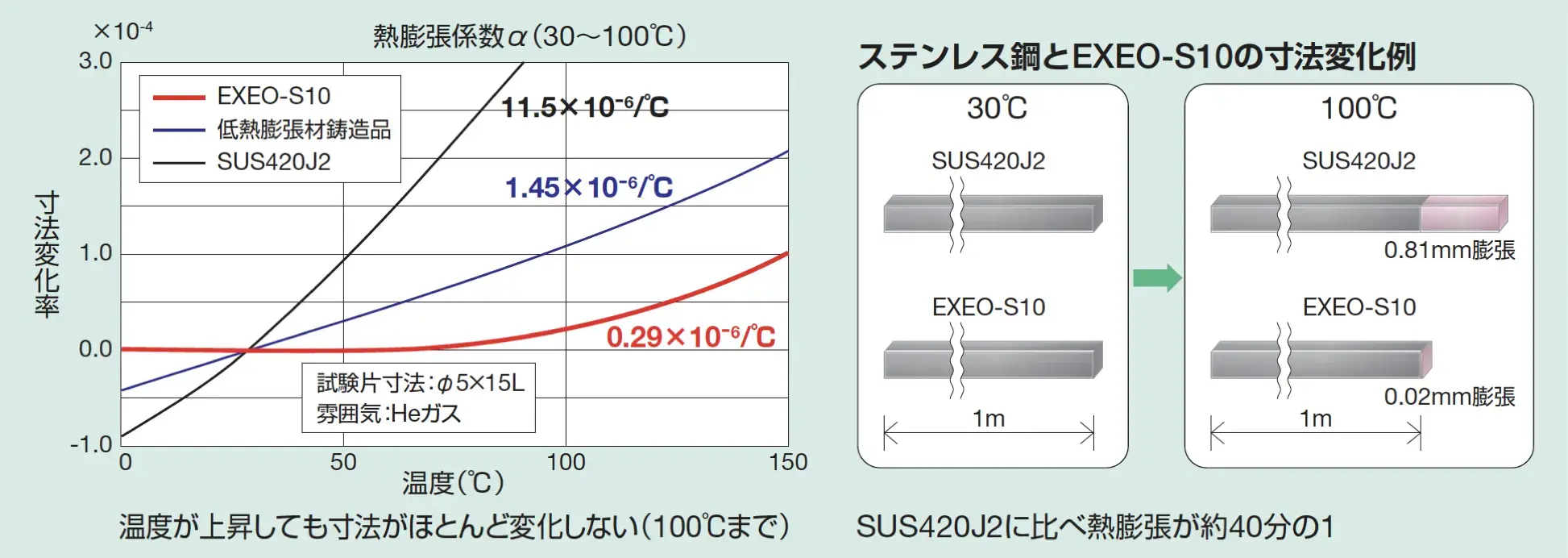

室温付近における熱膨張が極めて小さい材料です（スーパーインバー相当材）。
独自の製法により溶解成分を精密かつ最適に管理し、成分バラつきや介在物を低減することにより、安定した低熱膨張品質を実現しています。
熱間加工により内部組織を制御しており、低熱膨張材鋳造品とは異なり内部欠陥はほとんどありません。

引用：株式会社不二越 CATALOG NO.4308-2

関連情報リンク

株式会社不二越

在庫リスト

在庫については、お問い合わせください。

高靱性×高耐摩耗：バランスで選ぶDUROシリーズ

DUROシリーズは、ハイス、マトリックスハイス、熱間ダイス鋼を含んだ金型用鋼で、靱性と耐摩耗性のバランスを多様化させた全8鋼種から成ります。

最新鋭の特殊溶解設備（VIM、ESR）を使用し、内部組織のコントロールと非金属介在物を低減した高性能・高品質の工具鋼です。

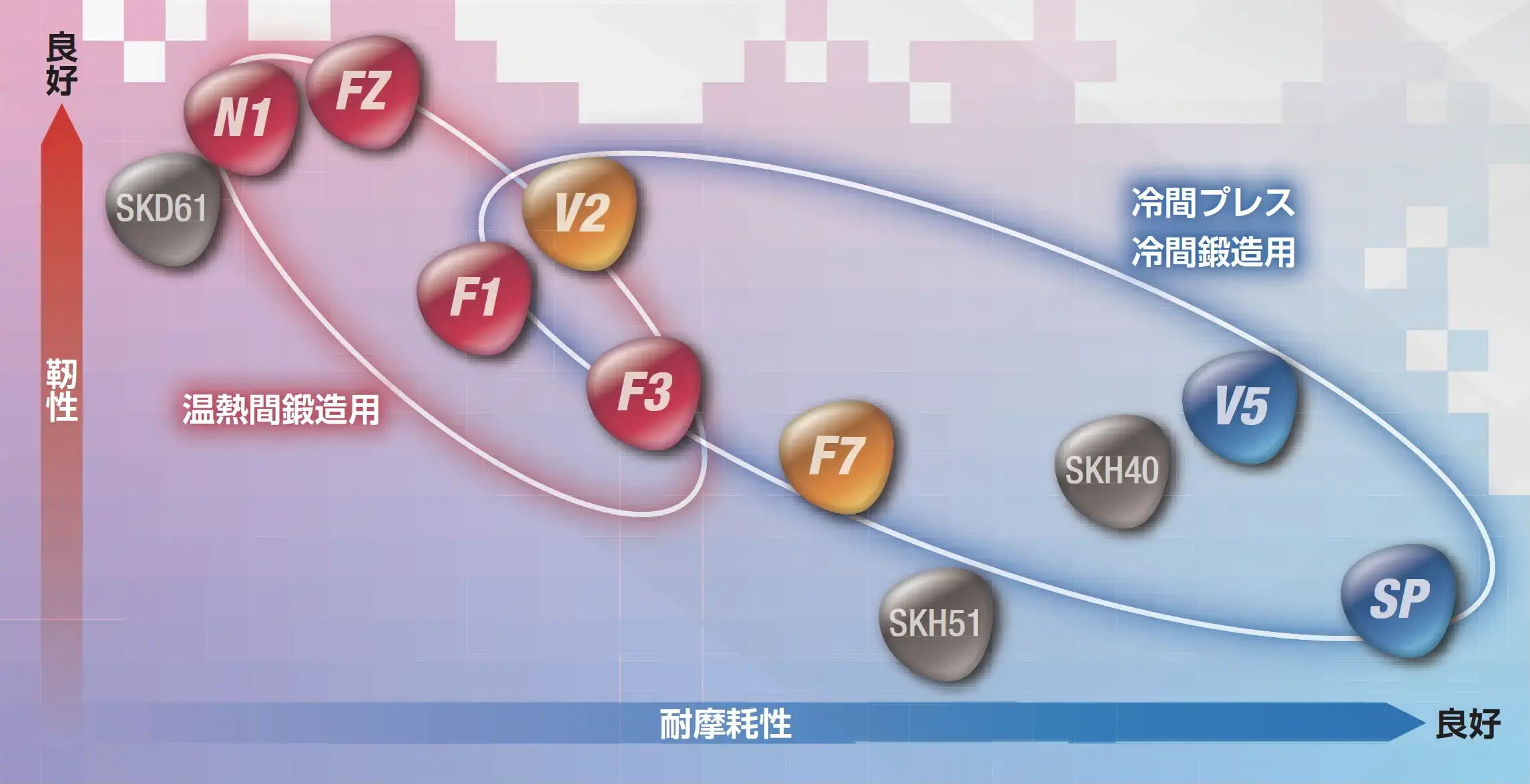

DUROシリーズラインナップ

DUROシリーズラインナップ
主な用途	鋼種名	硬度範囲	分類	特性
冷間打抜パンチ	DURO-SP	60〜67HRC	高耐摩タイプハイス系	粉末ハイス以上の耐摩耗性を有しながら、良好な靱性を有する
冷間打抜パンチ	DURO-V5	56〜62HRC	高靱性・高耐摩タイプハイス系	マトリックスハイスの靱性と粉末ハイスを超える耐摩耗性を兼ね備える
転造工具冷間鍛造	DURO-V2	58〜62HRC	超高靱性タイプマトリックスハイス系	DUROシリーズの中で最高の靱性を有し、疲労強度にも優れる
転造工具冷間鍛造	DURO-F7	59〜65HRC	高靱性タイプマトリックスハイス系	高靱性でありながらMax.65HRCの高硬度が得られる
温熱間鍛造	DURO-F3	57〜62HRC		F1とF7の中間的特性で、良好な耐摩耗性と靱性を有する
	DURO-F1	54〜60HRC		60HRCクラスの金型材料として最高の靱性を有する
	DURO-FZ	54〜58HRC		硬さと耐衝撃性のバランスが極めて高い
	DURO-N1	50〜54HRC	高靱性タイプ熱間ダイス鋼系	高温強度に優れると同時に、高い靱性を有する

引用：株式会社不二越 CATALOG NO. 4301

関連情報リンク

株式会社不二越

在庫リスト

在庫については、お問い合わせください。

焼入れ済みですぐ製品になるプレハードン
製品のバラツキが少ない為、品質が安定して優れた製品に加工ができます

材質：ハイス・セミハイス・合金工具鋼（ダイス鋼）・ステンレス鋼・軸受鋼

形状：丸棒

表面肌：プライトプレハードン・黒皮プレハードン

特徴

工数の短縮
焼入れ済みの為、加工工程を大幅に短縮できます。
安定した品質
厳密な品質管理の元に連続熱処理を行う為、硬さが均一です。
優れた直進度
特殊な熱処理を行うことにより、焼き曲がりの少ない高精度な製品です。

在庫ラインナップ

在庫ラインナップ
分類	鋼種（ブランド名）	JIS鋼種名	硬度（HRC）
プレハードン	SKH9	SKH51相当	58-60
	SKH9	SKH51相当	61-63
	SKH9	SKH51相当	64.5-66
	HS97R		66-68
	SUJ2	SUJ2	58-60
粉末ハイスプレハードン	HM33 （Co系ハイス）	SKH59相当	64.5-66
	FAX38		66-68
	FAX40		66-68
マルテンサイト系ステンレス（プレハードン）	420J2	SUS420J2	51-54
マルテンサイト系ステンレス（プレハードン）	440C	SUS440C	56-60

引用：株式会社不二越 CATALOG NO.4308-2

関連情報リンク

株式会社不二越

在庫リストダウンロード

SKH9

HS97R・SUJ2

HM33

FAX(粉末ハイス)

SUS（マルテンサイト系）

材質：ハイス・セミハイス・合金工具鋼（ダイス鋼）

形状：引き抜き材・ピーリング材・研磨線材

在庫ラインナップ

在庫ラインナップ
分類	鋼種（ブランド名）	JIS鋼種名	型種
生材（焼入れなし）	SKH9	SKH51	引抜き材、ピーリング、研磨線材
	HM4	SKH54	ピーリング
	HM35	SKH55	引抜線材、ピーリング、研磨線材
	RH3A	SKH55相当	引抜き材
	FAX40 （粉末ハイス）	-	研磨線材、ピーリング
	SKD11	SKD11	庄延丸棒、研磨線材
	HS93R	SKH57	庄延丸棒、研磨線材
	FAX38 （粉末ハイス）	-	ピーリング、研磨線材
	HM33	SKH59	研磨線材

関連情報リンク

在庫リストダウンロード

SKH9

HM4

引抜・ピーリング

研磨線材

SKH51 鋼板

シリコロイXVIは高硬度と高耐食のバランスに優れた析出硬化系ステンレスです

高ケイ素・極低炭素の成分系に加え、硬質な金属間化合物を析出させる新しいメカニズムで、焼入れタイプの鋼とは全く異なる新素材です。
「析出硬化系高硬度材」は、焼入れの熱処理のプロセス改善や今までになかった新製品の開発に貢献します。

特徴

高硬度・高耐食性の高機能性
極低炭素（Cレス）、Si系の硬質金属間化合物の析出で高硬度化
低熱処理寸法変化
低温度の時効硬化熱処理で高硬度化（焼戻し温度帯での熱処理、460～650℃）
極低残留オーステナイトによる経年変化抑制
0.02％の極低炭素（Cレス）
熱処理設計の自由度
硬度の微調整が容易（HRC37-58程度）

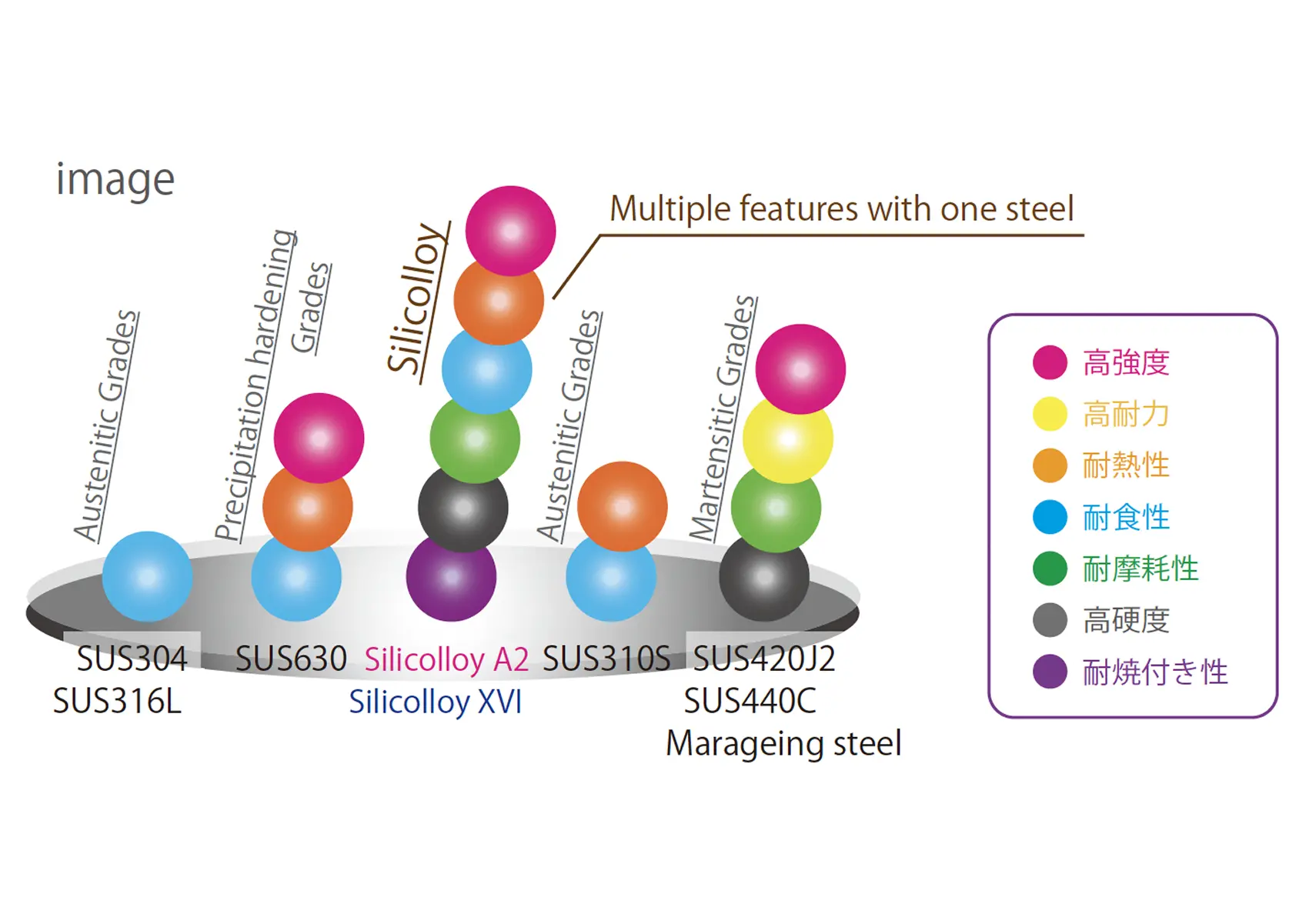

Silicolloy XVI 機能比較イメージ — シリコロイA2・XVIの特徴

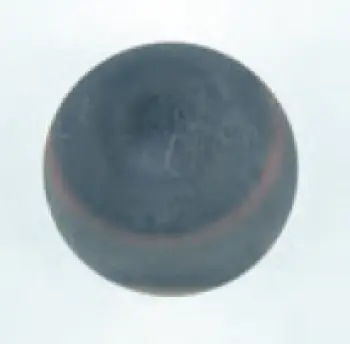

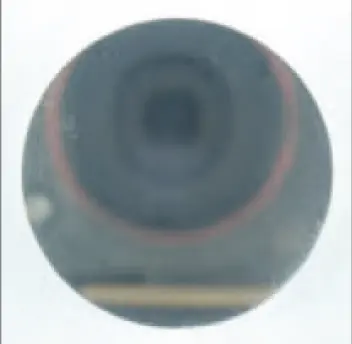

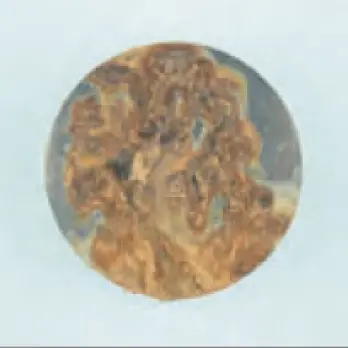

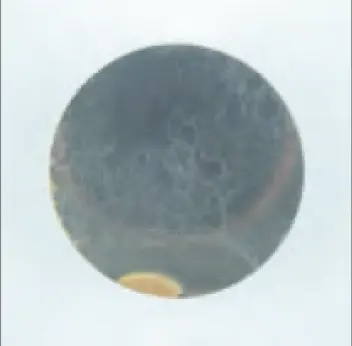

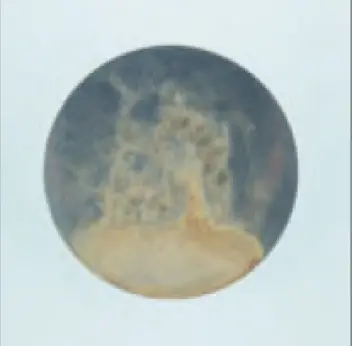

塩水噴霧試験結果

塩水噴霧試験結果
	ステライトNo6	SUS304	SUS630	Silicolloy XVI	SUS420J2	SUS440C
塩水噴霧試験 After 240hours
硬度 HV	HV549	HV200	HV480	HV660	HV620	HV700
硬度 HRC	HRC39	-	HRC45	HRC57	HRC55	HRC58
熱処理温度	-	-	470〜490℃ 空冷	450〜470℃ 空冷	920〜980℃ 油冷	1010〜1070℃ 油冷

機械的性質の一例

機械的性質の一例
No	熱処理	記号	固溶化熱処理	時効硬化熱処理	引張強さ(MPa)	耐力(MPa)	伸び(%)	硬度(HRC)
01	固溶化熱処理	ST	1050℃/WQ	-	1152	911	9.0	37.4
02	低温時効	LAG380	1050℃/WQ	380℃×3hour/AC	1511	1412	1.0	50.7
03	二段時効	DAG	1050℃/WQ	200℃×2hour、460℃×12hr/AC	1320	-	0.8	57.6
04	過時効処理	OAG550	1050℃/WQ	550℃×6hour/AC	1700	1622	5.6	51.2

上記の試験情報は、シリコロイやステンレス鋼の一般的な特性を説明するものであり、何ら保証するものではありません。
材料や熱処理の種類、試験機、試験条件、試験環境等によって掲載されている内容と異なることがありますので、予めご了承ください。

熱処理設計のポイント

No01：加工時の硬度
No02：380℃の焼戻しでHRC50に硬化
No03：高硬度・耐摩耗性を重視する場合
No04：機械的性質のバランスを求める場合

用途例

特殊ベアリング
耐熱耐摩耗プレート
スピンドル、シャフト
ダイコーターノズル
射出成型用部品
食品機械用部品

課題解決事例

SUS440Cなどマルテンサイト系ステンレスの耐食性改善
SUS630（析出硬化系ステンレス）の硬度および強度アップ
長寿命化によるメンテナンスフリー化
高機能を有する新商品の開発

引用：株式会社シリコロイラボ CATALOG

関連情報リンク

株式会社シリコロイラボ
アクシアZero（析出硬化系新素材）
シリコロイXVI鋼の高硬度と高耐食に加え、高強度・高耐力のバランスに優れた析出硬化系ステンレス

在庫リスト

在庫については、お問い合わせください。

高機能材と加工技術で開発をサポート

製品および在庫一覧

EXEO-S10（スーパーインバー）

DUROシリーズ（冷間金型用/温熱間金型用）

プレハードン（熱処理済み材料）

生材（焼入れなし）

シリコロイXVI
（エックス・ブイ・アイ）
